기계 설계, 기구 설계, 금형 설계의 구분제조업 전반에 대한 얘기가 아니고 본인이 경험한 범위에서의 얘기라서읽는 분의 주변 상황과 다를 수 있습니다. 기구 설계를 하는 입장에서 기계의 범위는 우리 일상의 대부분에 걸쳐직, 간접적으로 연관되어 있습니다.손으로 만질 수 있는 것 중에 제조업, 그중에서도 기계에서 만들어지지 않은 것이얼마나 있을까요.지금 손 앞에 있는 키보도, 눈앞에 모니터 앉아 있는 의자 등주변 거의 모든 것이 누군가 설계하고 제조해서 나온 결과물입니다. 기계 분야에서 설계 직종의 차이에 대해 간략히 얘기해 보겠습니다. 보통 기계 관련 학과를 전공으로 관련 기초 지식들을 공부할 것이고,이를 기반으로 세분화된 직종에서 실무 경험을 쌓게 될 것입니다.실무에서 어떤 설계를 하느냐에 따라 주로 요구..

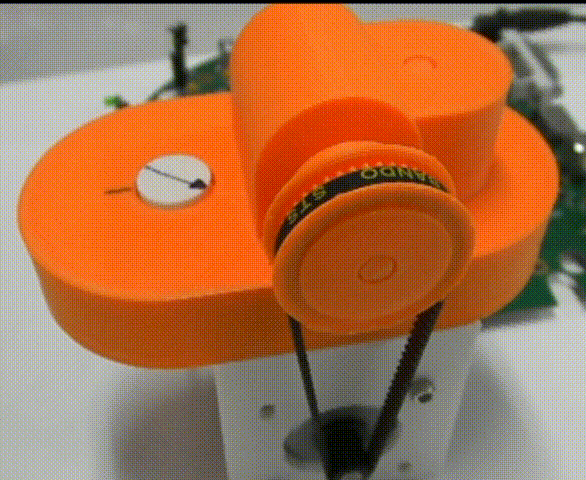

감속기 컨셉 검토용 3D printing입니다.과거 이런저런 개발 검토 단계에서 만들어본 기어 박스입니다.Motor - Timming belt - Pulley로 1차,그리고 내부에 Worm gear로 2차 감속하여 최종 1/30 감속했습니다.  동력을 전달하기 위한 풀리 치형이나 기어 치형을 3D 프린팅 했을 때원활하게 작동이 될까 하는 의문에 만들었었고,위의 그림처럼 테스트하는데 문제는 없었습니다.프린팅 후 치형 표면이 거칠어 필요하면 표면을 다듬거나,Grease 가 필요할 수도 있습니다.  3D 프린팅으로 출력을 하다 보면 수축이나 정밀도에 따라서 설계 데이터 보정이필요한 경우가 있습니다.위와 같이 조립, 동작이 필요한 경우에 치형을 조정하던지 축간거리에 여유를고려해야 조립 후 동작에 이상이 없습니다..

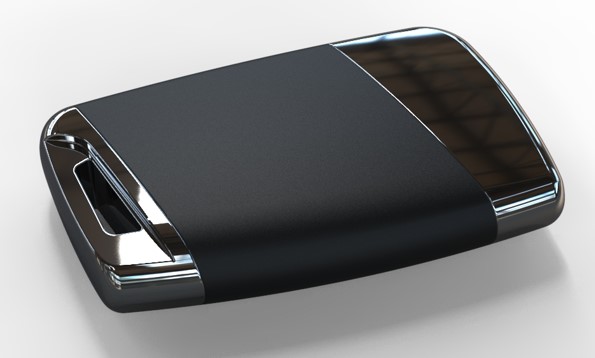

몇년전에 작업했던 자료입니다.자동차 키를 실측해서 모델링을 대략 20여개 정도 작업을 했는데그중 렌더링 했던 이미지가 몇개 있어서 올려봅니다. 자동차 키가 조립되는 홀더 부품을 설계하기 위해 먼저 반영될 자동차 키의 형상을3D 데이터로 만드는 작업이 필요했습니다. 렌더링 이미지는 참고용으로 간단히 작업한 것이니 감안하고 보시면 됩니다.  자동차 리모콘 키도 디자인이 다양하죠.기능적 부분만 중요한 열쇠에서 자동차 마다 개성있는 패션 상품과 같이발전한 것 같습니다.  외형의 형상과 크기, 버튼의 위치가 중요하여 전체 치수를 중심으로 형상을 만들고버튼의 위치는 3D 데이터에 표시하여 목표로 하는 상대 부품에 반영 했습니다.
